ZFT3606-5-ZFT滚珠丝杠
扫码获取价格库存技术资料
- 品牌: NSK高速机械专用滚珠丝杠
- 分类: 管循环式滚珠丝杠
- 类型:
- pk码: 0001D310000000103JIW
- 属性: ZFT3606-5-ZFT滚珠丝杠，9. 它的安装方式是什么？,2. 采用的滚珠丝杠的规格是什么？,7. 垂直载荷滚珠丝杠的选型需要注意哪些因素？,1. 这个滚珠丝杠的规格是什么？,9. 如何进行滚珠丝杠工作载荷的实际测试？,3. 这个动态动画是如何实现的？,4. 安装滚珠丝杠回转器需要注意哪些事项？,10. 安徽滚珠丝杠的生产工艺和技术有哪些创新点？,10. 卡尺测量滚珠丝杠螺距的优缺点是什么？,7. 滚珠丝杠柔性部件的使用寿命有多久？-ZFT3606-5-ZFT滚珠丝杠-提供ZFT3606-5-ZFT滚珠丝杠-参数,ZFT3606-5-ZFT滚珠丝杠-选型ZFT3606-5-ZFT滚珠丝杠-价格NSK 管循环式滚珠丝杠 1．特点 管循环式是滚珠丝杠的标准方式。轴径/导程的组合十分丰富。 （2） 精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3·3所示。如需其他精度,请咨询NSK。 （3） 极限d·n值、最高转速目标 极限d·n值、最高转速目标如下。高速规格品请与NSK协商。此外,超过下述极限值时,请与NSK协商。 极限d·n值 -ZFT3606-5-ZFT滚珠丝杠--ZFT3606-5-ZFT滚珠丝杠-7. 如何进行这个滚珠丝杠的维护保养？,3. 该产品的材质是什么？有什么优势？,6. 数控滚珠丝杠响声的声音大小有何特点？,6. 如何防止滚珠丝杠的危害？,10. 未来贵州滚珠丝杠表的发展趋势如何？,9. 滚珠丝杠表面拉毛与其精度有何关系？,2. 宁波滚珠丝杠滑台的材料有哪些？,4. 该NSK滚珠丝杠副适用于哪些机器设备？,1. 什么是滚珠丝杠的轴向间隙？,9. 滚珠丝杠的转动惯量是否会随着使用时间逐渐增加？
ZFT3606-5-ZFT滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 |
36
|
|
| 导程 |
6
|
|
| 螺母体外径 |
65
|
|
| 法兰直径 |
100
|
|
| 安装孔中心距 | PCD |
82
|
| 螺母长度 | L |
66
|
| 有效螺纹段 | Lt |
|
| 丝杠全长 |
|
|
| 螺母型号 |
|
|
| 法兰盘宽度 |
|
|
| 法兰厚度 |
15
|
|
| 丝杠轴螺纹底径 |
32.4
|
|
| 钢球直径 |
3.969
|
|
| 有效圈数 |
2.5×1
|
|
| 滚珠节圆直径 |
36.5
|
|
| 螺栓孔尺寸 |
9/14/8.5
|
|
| 注油孔 |
|
|
| 最大行程 |
|
|
| 常规行程 |
|
|
| 额定动负载 | CaN |
14600
|
| 额定静负载 | C0aN |
39300
|
| 重量 | Kg |
|
| 轴向间隙 |
|
|
| 精度等级 |
C1-C7
|
|
| 导程精度代表运行距离误差 | ep |
|
| 导程精度变动 | vu |
|
| 轴心跳动 |
|
|
| 轴向刚度 | KNm |
625
|
| 轴心摆动 |
|
|
| 极限转速固定支撑 |
|
|
| 推荐支撑座 |
|
|

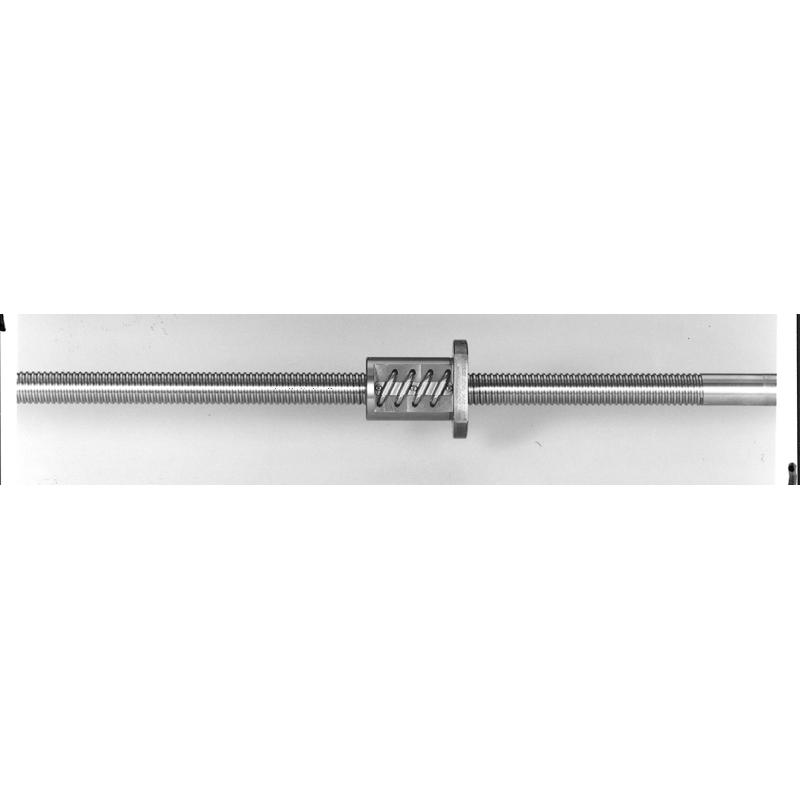

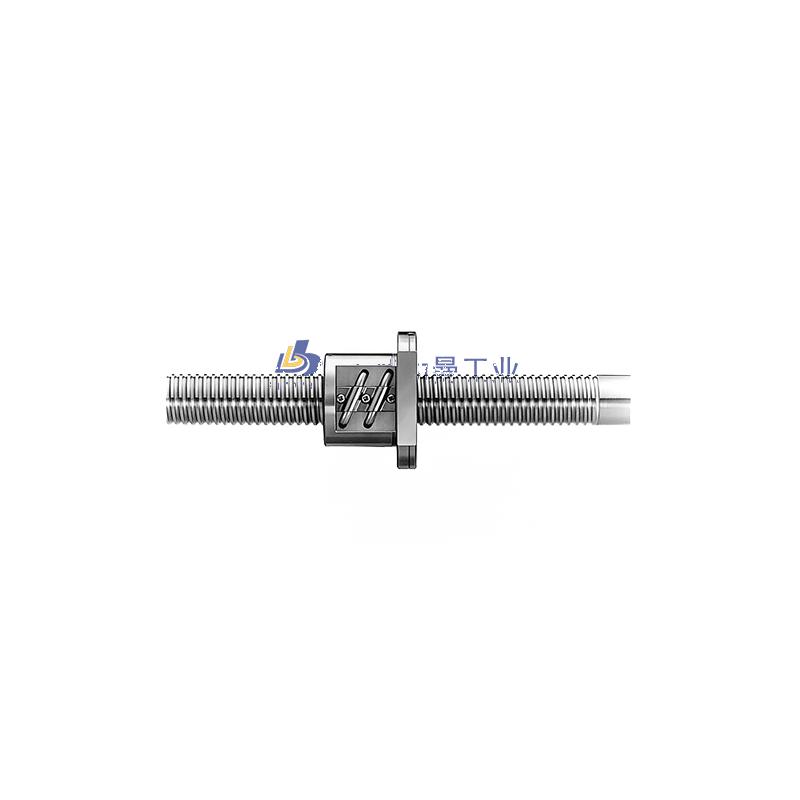

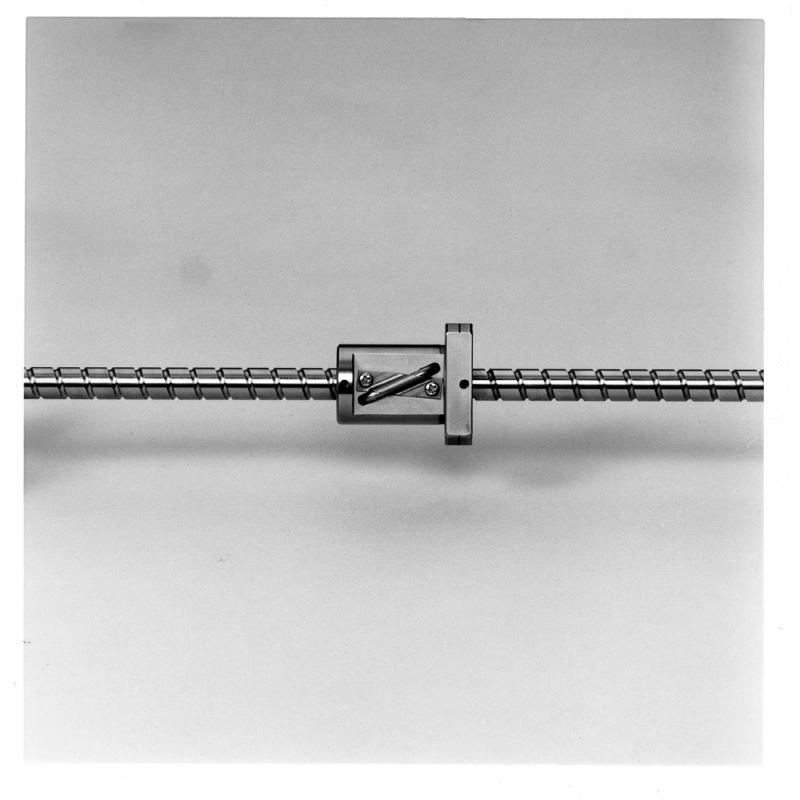

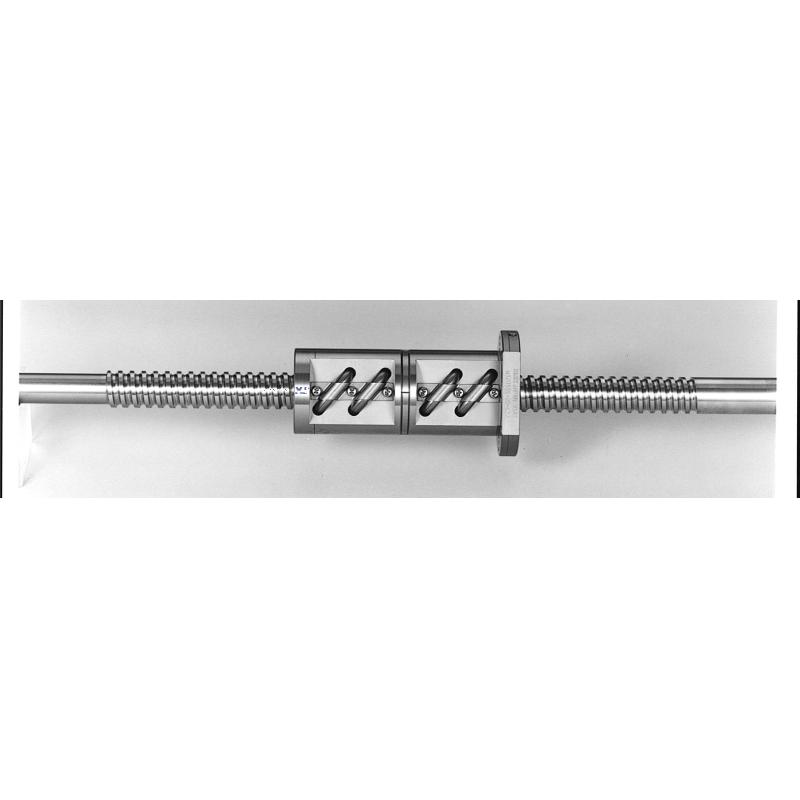

| 实物截图 |
|
|

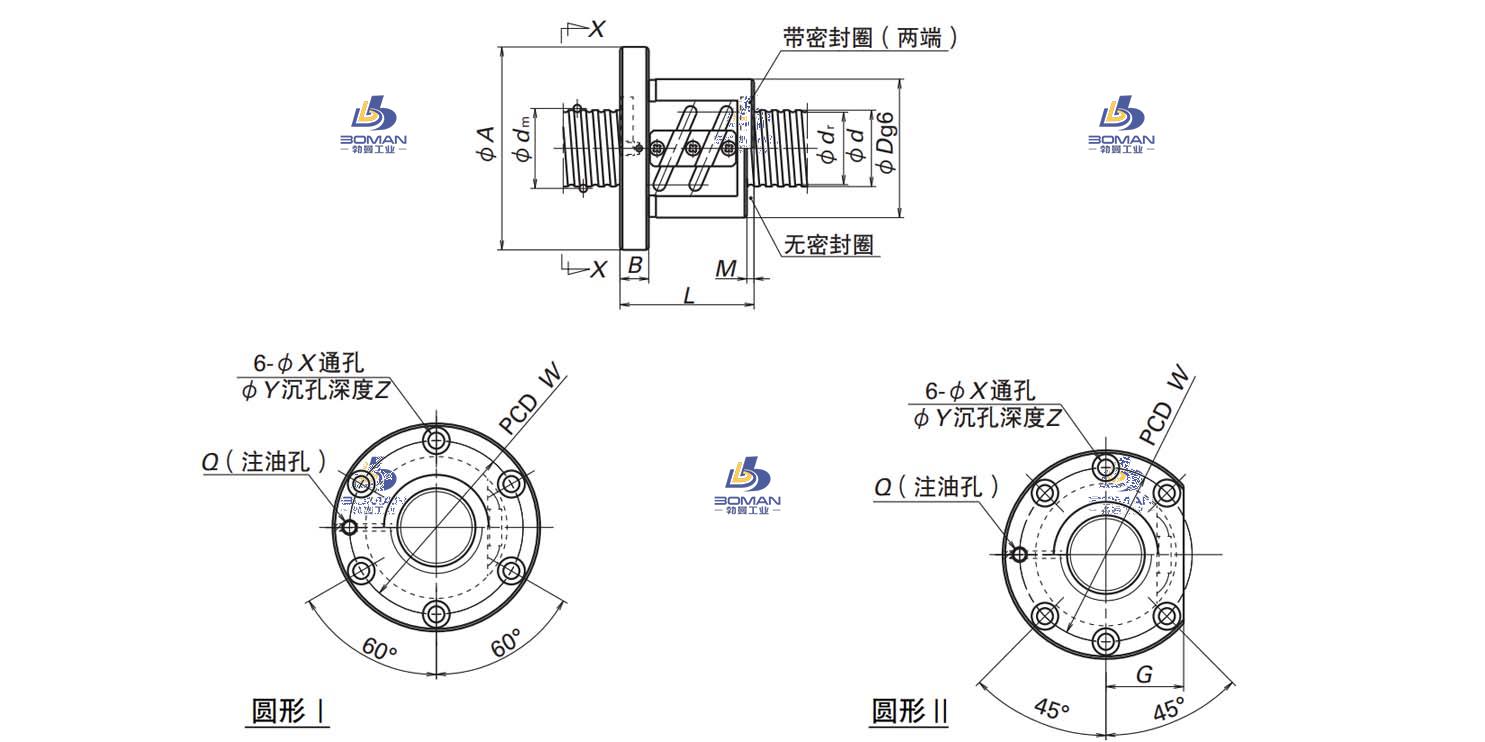

| 尺寸截图 |
|
|
| 螺母尺寸截图 |
|
|
| 样本 |
|
ZFT3606-5-ZFT滚珠丝杠此型号部分数据来源于ISSOKU BSP0602RC3T-124 issoku丝杆型号
